GD慣性振動給料斗
概述
GD系列慣性振動給料斗是國內近年發展起來的兼有破拱、給料、關閉三種功能的新型設備。GD系列慣性振動給料斗采用反控制動電氣控制箱，可使振動給料斗在短時間內迅速停機，使給料斗快速通過共振區，以保護給料斗的易損件及密封圈。如在給料過程中需無級調節給料量，可配用慣性電機變頻調速器，調節慣性電機的轉速，從而調節振動力，達到調節給料量的目的。
特點
1、GD系列慣性振動給料斗兼有破拱、給料、關閉作用。破拱助流能力強；給料松散、連續、均勻、準確；振動停止，物料即停止卸出，不必再安裝料倉閘門。
2、給料且可調，易于實現單機或群機自動控制，排料過程中無物料粒度偏所，并有一定的混合作用。
3、結構簡單，安裝操作簡便；運行可靠，維修方便。
4、重量輕、耗電少、運行費用低，隔振好，因損少，噪音低。
5、安裝高度低，可取代料倉錐體或部分錐體，不需要基礎和附加裝置。
6、密封性好，實現全封閉給料，無需局部除塵或防毒。

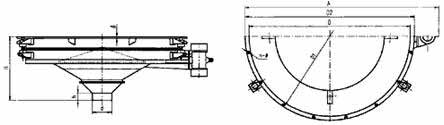

GD系列慣性振動給料斗安裝尺寸圖
料倉減壓錐安裝圖
GD系列慣性振動給料斗型號說明
參數
主要技術參數
| 型號 | 直徑mm | 生產率t／h | 適用料倉直徑mm | 適用料倉容量m3 | 電機功率kW | 振動次數次／分 | 額定電壓V | 重量t |
| GD04PA | 400 | 20-30 | 500-900 | 1-6 | 0.18 | 1450 | 380 | 0.12 |
| GD06PA | 600 | 30-40 | 900-1200 | 5-15 | 0.25 | 1450 | 380 | 0.15 |
| GD09PA | 900 | 30-60 | 1000-1800 | 7-40 | 0.55 | 1450 | 380 | 0.35 |
| GD10PA | 1000 | 40-80 | 1500-2000 | 10-50 | 0.7 | 960 | 380 | 0.38 |
| GD12PA | 1200 | 40一80 | 1800-2400 | 30-60 | 1.1 | 960 | 380 | 0.52 |
| GD15PA | 1500 | 40-80 | 2250-3000 | 50-100 | 1×1.5 | 960 | 380 | 0.67 |
| GD18PA | 1800 | 60-120 | 2600-3600 | 60-140 | 1×1.5 | 960 | 380 | 0.86 |
| GD20PA | 2000 | 80-150 | 3000-4000 | 80-160 | 2×1.1 | 960 | 380 | 1.1 |
| GD25PA | 2500 | 80-150 | 3600-5000 | 100-200 | 2×1.5 | 960 | 380 | 1.65 |
| GD28PA | 2800 | 100-250 | 3600-6200 | 100-350 | 2×3.0 | 960 | 380 | 2.85 |
| GD30PA | 3000 | 100-250 | 3600-7000 | 100-400 | 2×3.0 | 960 | 380 | 3.42 |
| GD36PA | 3600 | 150-300 | 4000-8000 | 100-600 | 2×3.7 | 960 | 380 | 5.56 |
| 型號 | DΦ | D1Φ | D2Φ | dΦ | A | h | H | n-Φ | 外型尺寸A×D2×H |
| GD04PA | 400 | 450 | 490 | 100 | 806 | 30 | 331 | 10-Φ13 | 806×490×331 |
| GD06PA | 600 | 640 | 680 | 180 | 1068 | 60 | 424 | 12-Φ13 | 1068×680×430 |
| GD09PA | 900 | 970 | 1030 | 200 | 1427 | 60 | 575 | 12-Φ18 | 1427×1140×575 |
| GD10PA | 1000 | 1070 | 1130 | 200 | 1663 | 60 | 600 | 12-Φ18 | 1663×1130×600 |
| GD12PA | 1200 | 1290 | 1350 | 200 | 1890 | 60 | 620 | 16-Φ20 | 1690×1350×620 |
| GD15PA | 1500 | 1590 | 1670 | 300 | 2040 | 60 | 815 | 18-Φ22 | 2040×1670×815 |
| GD18PA | 1800 | 1900 | 1970 | 300 | 2460 | 60 | 980 | 24-Φ22 | 2580×1970×980 |
| GD20PA | 2000 | 2090 | 2170 | 300 | 2820 | 60 | 1000 | 24-Φ22 | 2820×2170×1000 |
| GD25PA | 2500 | 2590 | 2670 | 300 | 3430 | 65 | 1200 | 30-Φ22 | 3430×2650× 1200 |
| GD28PA | 2800 | 2800 | 2970 | 350 | 3930 | 65 | 1280 | 36-Φ22 | 3930×3970× 1280 |
| GD30PA | 3000 | 3000 | 3170 | 350 | 4052 | 65 | 1780 | 36-Φ22 | 4052×3170×1780 |
| GD36PA | 3600 | 3710 | 3770 | 400 | 4810 | 65 | 2100 | 36-Φ26 | 4810×3770×2100 |
料倉減壓錐安裝尺寸圖，安裝尺寸如下：
| 型號 | GD10PA | GD12PA | GD15PA | GD20PA | GD25PA |
| d1 | 700 | 850 | 1000 | 1400 | 1700 |
| H1 | 650 | 780 | 900 | 1200 | 1450 |
用途
GD系列慣性振動給料斗廣泛應用于煤炭、電力、機械、化工、建樹、冶金、礦山、輕工、食品、糧食、醫藥、交通運輸?shù)炔块T的散體物科科倉破拱、給料、關閉等作業。
